| 樹脂メッシュ |
| メタルメッシュ形状をINJ成形品にて再現！軽量化とデザインの自由度UPを実現します!!! |
| 端末形状処理も、枠有り・枠無し共にOKです。詳細寸法はお客様との打合せにて決定します。 |
| 加工方法は【オールNC加工】です。従来の放電加工と比較して大幅な工期＆コスト削減を致します!!! |
|
|
|
|

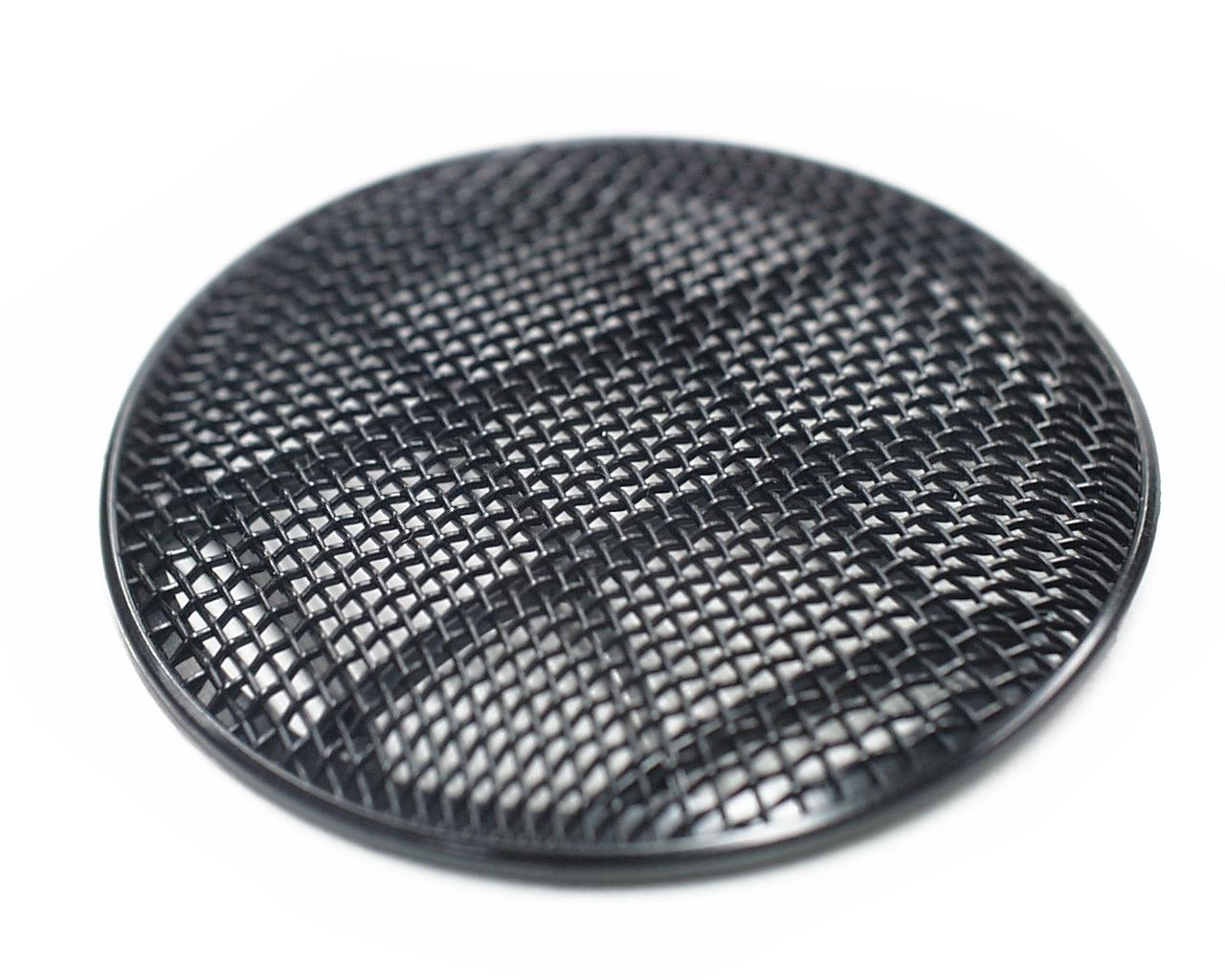

Real Net-Like
SPEAKER-GRILLE
|
| メッシュ数 |
24.4メッシュ |
| メッシュ線径 |
0.3mm |
| 開口率 |
|
| メッシュピッチ |
1.0mm |
| 最大深さ |
0.45mm
(Cavi) |
| メッシュ高低差 |
0.3mm |
| ワーク材質 |
NAK80 |
| 加工方法 |
ALL
NC加工 |
| ←
写真クリックで拡大画像！ |
|
|
|
|

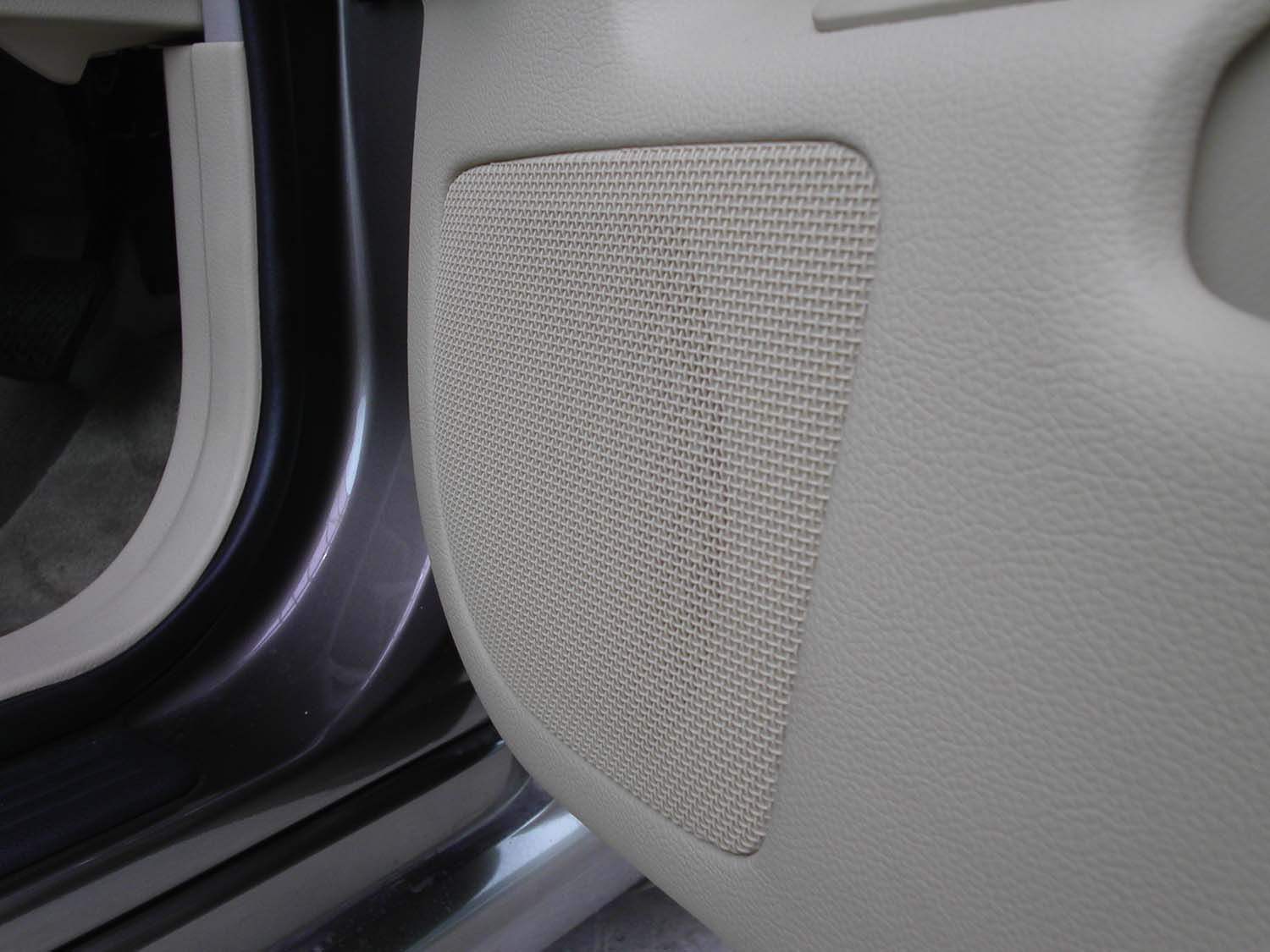

NISSAN-FUGA
|
| メッシュ数 |
11.5メッシュ |
| メッシュ線径 |
0.6mm |
| 開口率 |
52.8% |
| メッシュピッチ |
2.2mm |
| 最大深さ |
1.5mm
(Cavi) |
| メッシュ高低差 |
0.5mm |
| ワーク材質 |
NAK80 |
| 加工方法 |
ALL
NC加工 |
|
←
写真クリックで拡大画像！
|
|
|
|

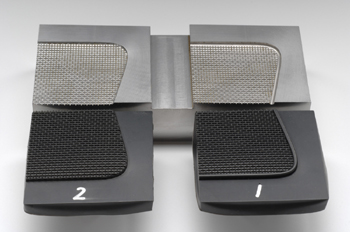

| テストカットサンプル形状 （シリコン反転品） |

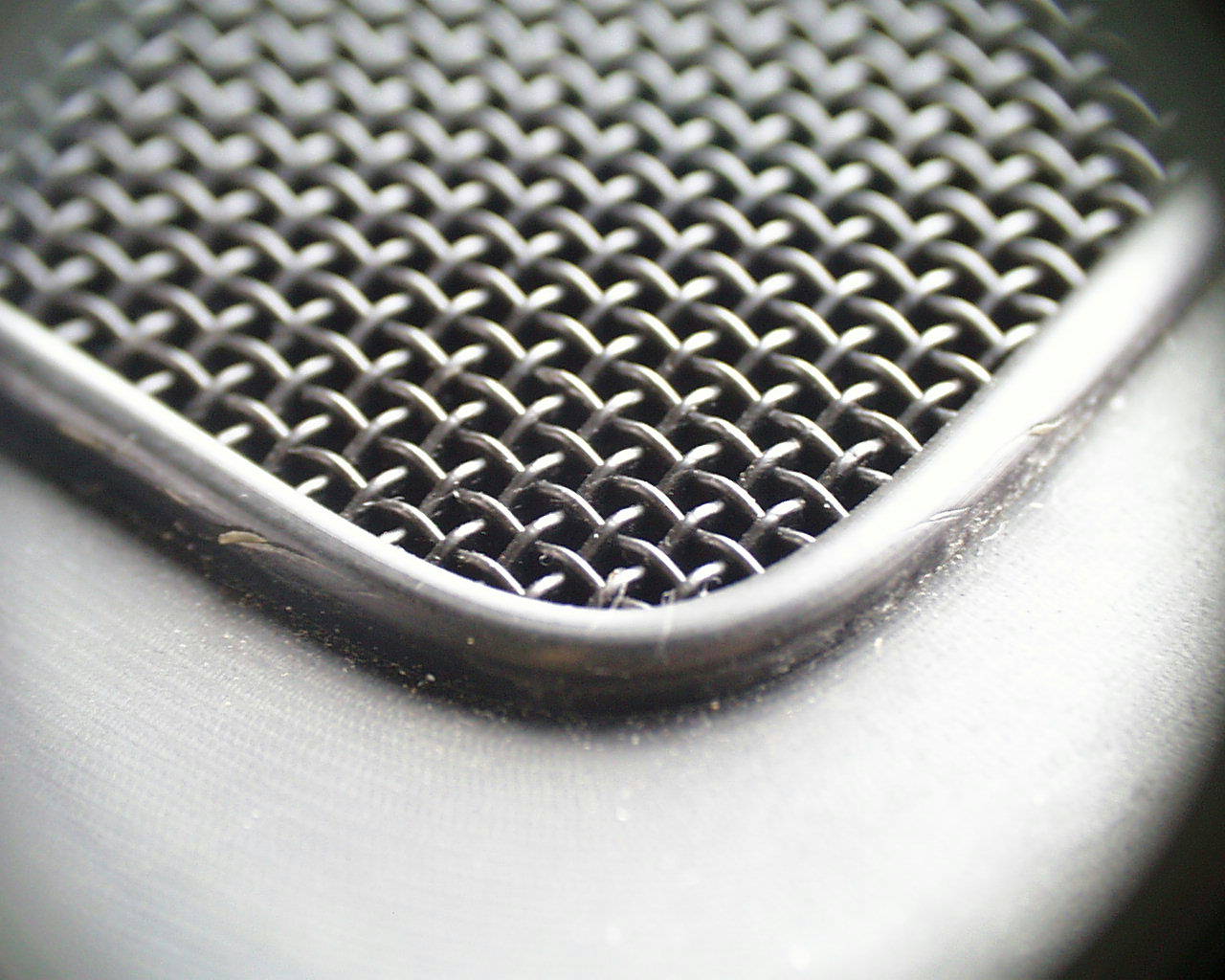

| 1.
外周枠あり 拡大写真はこちら |

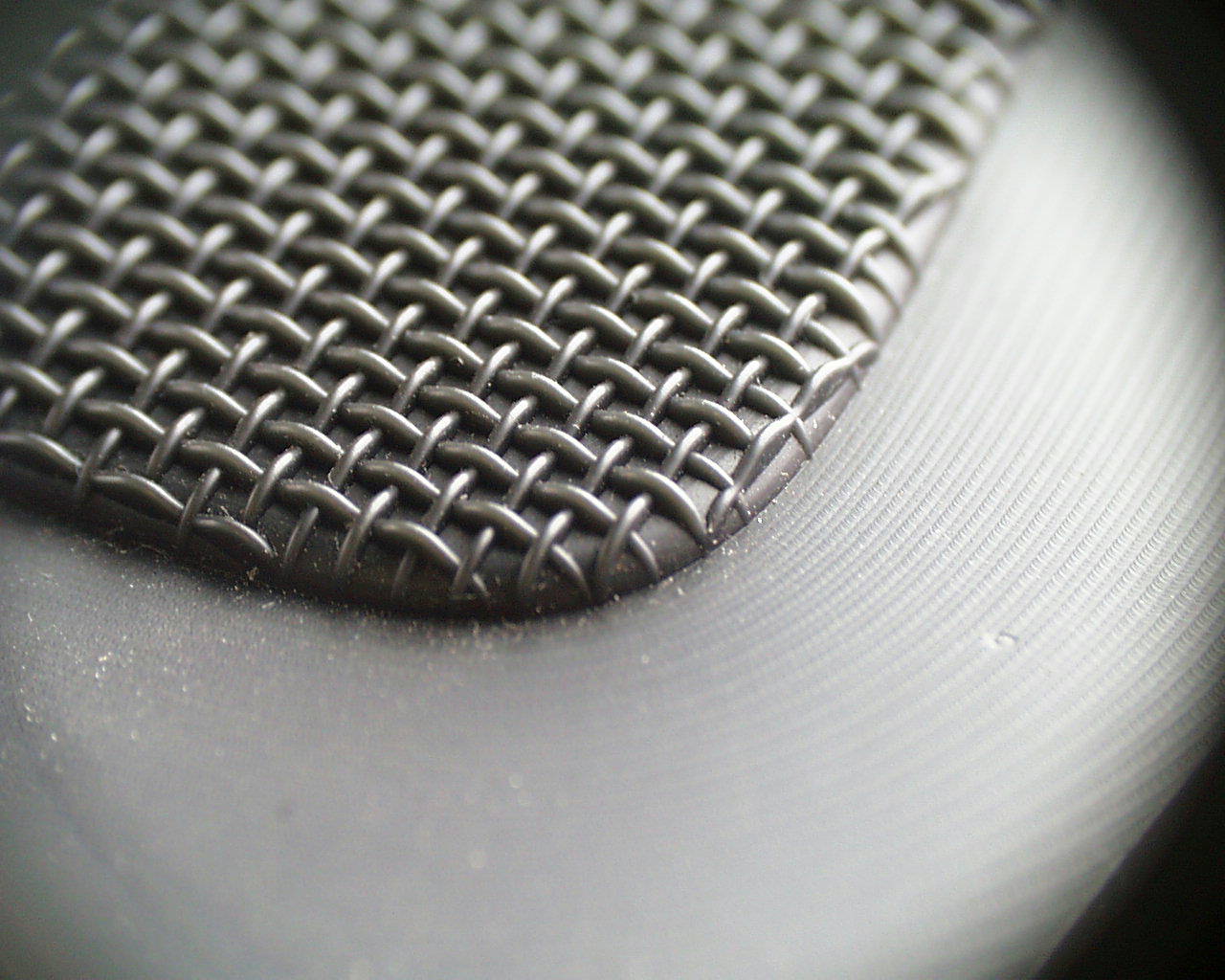

| 2.
外周枠なし 拡大写真はこちら |
|
|
